近日，伟德betvlctor体育官方网站光电材料系印寿根研究员、曹焕奇教授团队在国际知名期刊Adv. Funct. Mater.上发表题为“Passivating Perovskites in Air via an Alternating Cation Interlayer Phase Formed by Benzylamine Vapor Fumigation”的论文。
传统的太阳能电池缺陷钝化一般在手套箱中进行，或在真空中数小时才能完成。该文章报道了在空气中使用苯甲胺（PMA）蒸气快速熏蒸形成层间交替阳离子2D相钝化钙钛矿的研究成果，通过用苯甲胺气体熏蒸3D相钙钛矿，原位形成具有交替阳离子夹层（ACI）结构的超薄2D相钙钛矿覆盖层。无论环境空气湿度如何，整个过程都能够在10秒内完成，钝化之后薄膜缺陷和拉伸应变都有所降低。熏蒸使两步法得到薄膜表面更偏n型，有利于反式器件中的电子传输，同时使2D/3D界面形成I型异质结，从而有效抑制了界面电荷的非辐射复合。该策略可以钝化各种组分钙钛矿，包括通过气相或液相方法制备的甲胺（或多元阳离子）铅（或铅/锡混合）卤化物钙钛矿，最高可将光电转换效率提高2.5%。这项工作可以在没有面积限制的情况下均匀钝化钙钛矿太阳能电池。

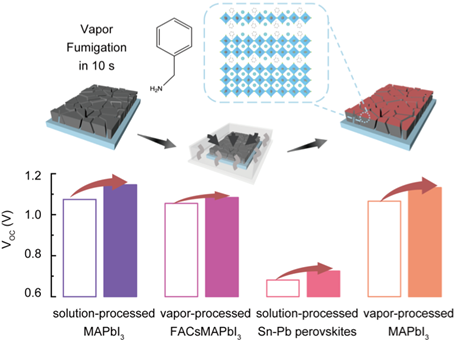

图注：PMA熏蒸在3D钙钛矿薄膜上原位生成2D相钙钛矿示意图及其熏蒸处理对不同组分钙钛矿器件VOC提升性能图
【文章链接】
Passivating Perovskites in Air via an Alternating Cation Interlayer Phase Formed by Benzylamine Vapor Fumigation
https://onlinelibrary.wiley.com/doi/10.1002/adfm.202214731
